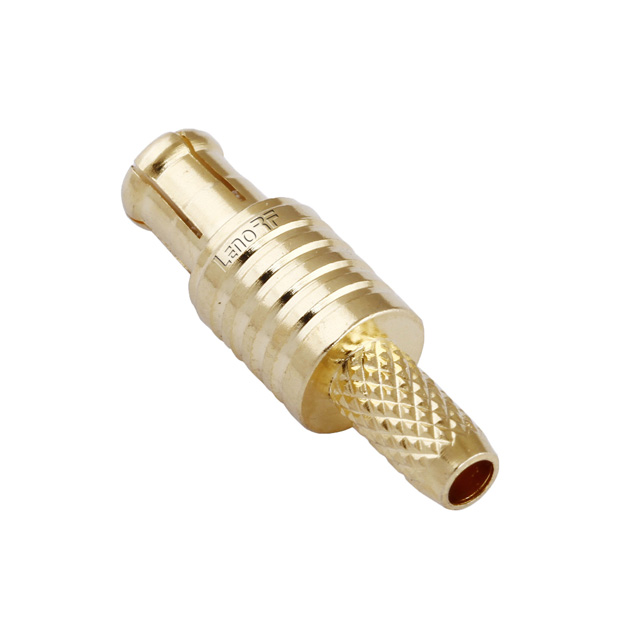

Mcx_rf_connectors_male_rg316_crimp.

  • 85-5161-115-01.
Quantity:

תיאור:

Lenorf MCX 50 ω מחברים קואקסיאליים כוללים מנגנון נעילה של הצמד. הם מוחלים בעיקר בחיבורי כבל RF עד 6 GHz כגון אלה שנמצאו במערכות תקשורת קבועות ואלחוטיות. מחברי MCX מציעים אמינות גבוהה, חיי שירות ארוכים, כמו גם קלה ומהירה הרכבה. מחברי ה- PCB מסופקים באריזת קלטות וריל לאסיפה אוטומטית לוחות ולפוליסטרים.


מחברי MCX עם עכבה אופיינית 75 ω זמינים על פי בקשה.


תיק מוצרים

מחברי כבלים

מחברי פאנל

מחברי PCB (גרסאות SMD וגרסאות הלחמה)

מתאמים

מכלולי כבלים



תכונות

עכבה 50 ω.

ממשק לפי IEC 61169-36, CECC 22220

טווח תדרים DC עד 6 GHz

הפסד החזרה ≥ 21 dB (הקלדה)

מחזורי הזדווגות ≥ 500

מנגנון נעילה

יתרונות

מידות קטנות

לדחוף / snap-on נעילה עבור ניתוק מהיר וקל

30% הפחתת גודל לעומת מחברי SMB

אמינות גבוהה, חיי שירות ארוכים

קלה ומהירה הרכבה



חומרים & Electroplating.

התנהגות

פליז / ציפוי כסף

מְבַדֵד

Ptfe

גוּף

פליז / טרנארי

חלקים אחרים

פליז / ציפוי ניקל

ביצועים חשמליים

עַכָּבָּה

50 אוהם

טווח תדרים

0-6GHz

Vswr.

≤1.10.

מתח דירוג

500V.

סְבִיבָתִי


דירוג טמפרטורה

-65 ° C עד 165 ° C

קורוזיה (תרסיס מלח)

MIL-STD-202, שיטה 101, מצב B

רֶטֶט

MIL-STD-202, שיטה 204, מצב D, 20 GS

הֶלֶם

MIL-STD-202, שיטה 213, תנאי אני, 100 GS

הלם תרמי

MIL-STD-202, שיטה 107. קונד. B, -65 ° C עד 125 ° C

התנגדות לחות

MIL-STD-202, שיטה 106, פחות שלב 7b

לחץ ברומטרי (גובה)

MIL-STD-202, שיטה 105, מצב C, 70K FT.
