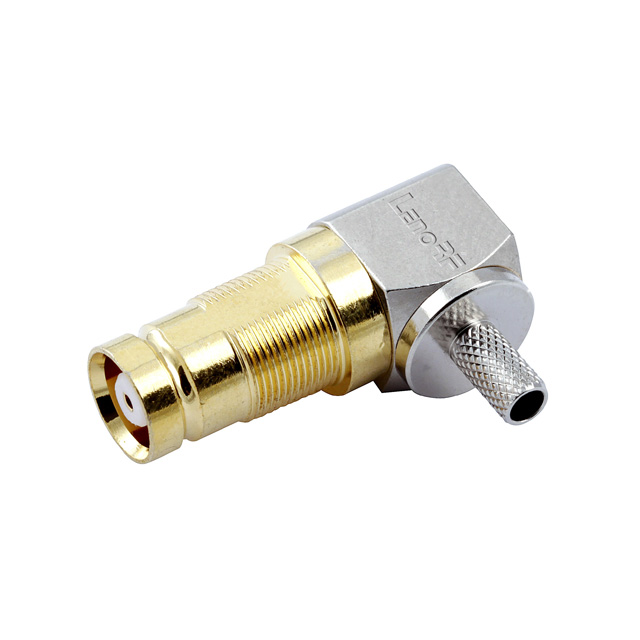

1.6_5.6_female_cox_connectors_for_1.13_cax_cable_crimp_angled.
You are here: בית » מוצרים » מחבר RF. » 1.6 / 5.6 מחבר RF » 1.6_5.6_female_cox_connectors_for_1.13_cax_cable_crimp_angled.
Share to:

1.6_5.6_female_cox_connectors_for_1.13_cax_cable_crimp_angled.

  • 81-7060-104-01.
Quantity:

תיאור:

1.6-5.6 סדרה היא עיצוב אירופי מיניאטורי המאפשר אריזה מחבר צפוף, מה שהופך אותם פתרונות אידיאליים עבור יישומים שבהם הגבלת שטח היא גורם.

סדרת Lenorf 1.6-5.6 מבצעת ב 75 אוהם עד 1 GHz. סדרת 1.6-5.6 מוצר יש שני גירסאות צימוד: משורשר לדחוף למשוך. גרסת צימוד השראה מספקת הזדווגות חיובית ומוכרת, בעוד גרסת צימוד הדחיפה מאפשרת התקנה מהירה.


סדרה זו עומדת עם DIN 47295, DIN 41626, DIN 47297, NFC 93-569, NFC 93-570, IEC 169-13, ואת הסטנדרטים CECC 22230.


תכונות ויתרונות

זמין עם השחלה או לדחוף למשוך מנגנון צימוד

סיום Crimp-Crimp מאפשר הרכבה מהירה וקלה

עונה על IEC 169-13, DIN 47295 ו- NFC 93-570 מפרטים בינלאומיים המיועדים ל- SMT


יישומים

תחנות בסיס

נתבים

אַלחוּט

מיתוג ציוד

מחשבים / LAN.

טלקומוניקציה

1.6-5.6 מחברים מפרטים

חַשׁמַלִי

עכבה 75 אוהם

טווח תדר DC - 1 GHz

דירוג מתח 335 וולט RMS רציף

דיאלקטרי עם מתח 1000 VRMS מקסימום

VSWR (הפסד החזרה)

DC - 1 GHz 1.046 (-33 dB) מקסימום

1 - 2 GHz 1.094 (-27 dB) מקסימום

2 - 4 GHz 1.22 (-20 DB) מקסימום

התנגדות בידוד 10000 Mω Min

מרכז קשר התנגדות 4 Mω מקסימום

התנגדות מגע חיצוניות 2 Mω מקסימום

RF LEAKAGE -100 DB מקס (DC - 1 GHz)

אובדן ההכנסה .1 √ (F (GHz)) DB מקס

סְבִיבָתִי

טווח טמפרטורות -40⁰c ל + 155⁰c

מֵכָנִי

מחזורי הזדווגות 500 דקות

מנגנון צימוד לדחוף למשוך

מפרט ממשק DIN 41626 & 47297, NFC 93-569 & 93-570, IEC 169-13, CECC 2223



טופס מידע;






חומרים & Electroplating.

התנהגות

פליז / ציפוי זהב

מְבַדֵד

Ptfe

גוּף

פליז / ניקל

חלקים אחרים

פליז / ניקל

ביצועים חשמליים

עַכָּבָּה

75 אוהם

טווח תדרים

0-3GHz.

Vswr.

≤1.30.

מתח דירוג

500V.

סְבִיבָתִי


דירוג טמפרטורה

-65 ° C עד 165 ° C

קורוזיה (תרסיס מלח)

MIL-STD-202, שיטה 101, מצב B

רֶטֶט

MIL-STD-202, שיטה 204, מצב D, 20 GS

הֶלֶם

MIL-STD-202, שיטה 213, תנאי אני, 100 GS

הלם תרמי

MIL-STD-202, שיטה 107. קונד. B, -65 ° C עד 125 ° C

התנגדות לחות

MIL-STD-202, שיטה 106, פחות שלב 7b

לחץ ברומטרי (גובה)

MIL-STD-202, שיטה 105, מצב C, 70K FT.
