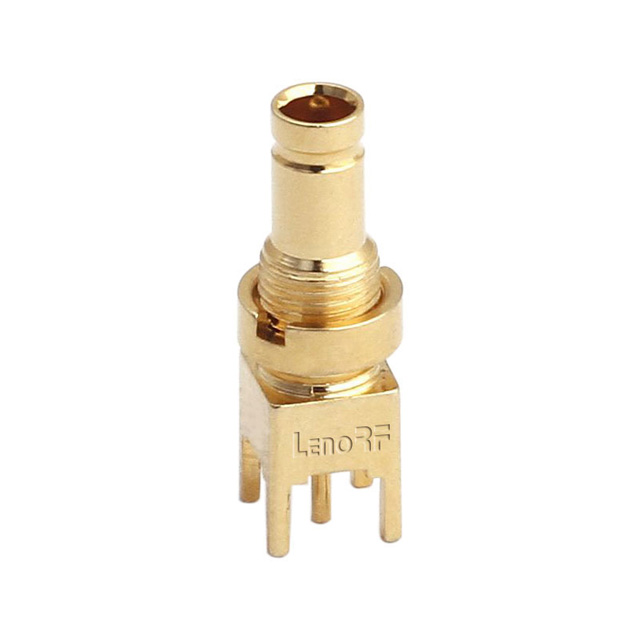

1.0_2.3_female_straight_pcb_rf_connectors.

  • 80-7061-011-01.

מצב זמינות:
כַּמוּת:
לשאול להוסיף לסל

תיאור:

1.0-2.3 (DIN 47297) מחברים לבצע ב 50 אוהם עד 10 GHz מאופיינים על ידי יציבות מכנית גבוהה וחשמלית. הם 40% קטן יותר מאשר 1.6-5.6 סדרה.

המחברים מציעים מנגנוני צימוד שונים שבהם ניתן לחבר סוגים זכריים עם כל סוג נקבה. את הנעילה המהירה / לדחוף לנעול / גירסת צימוד מאפשר התקנה מהירה. סדרה זו עומדת ב- CECC 22230 ו- DIN 47297.


תכונות

עכבה 50 ω.

ממשק לפי CECC 22230, DIN 47297

טווח תדרים DC עד 10 GHz

הפסד החזרה (מחבר כבל ישר)

≥ 32 db @ dc ל 1 GHz

≥ 23 db @ 1 GHz ל 4 GHz

≥ 16 db @ 4 GHz ל 10 GHz

מחזורי הזדווגות ≥ 500


חומרים & Electroplating.

התנהגות

פליז / ציפוי כסף

מְבַדֵד

Ptfe

גוּף

פליז / טרנארי

חלקים אחרים

פליז / ציפוי ניקל

ביצועים חשמליים

עַכָּבָּה

50 אוהם

טווח תדרים

0-3GHz.

Vswr.

≤1.30.

מתח דירוג

500V.

סְבִיבָתִי


דירוג טמפרטורה

-65 ° C עד 165 ° C

קורוזיה (תרסיס מלח)

MIL-STD-202, שיטה 101, מצב B

רֶטֶט

MIL-STD-202, שיטה 204, מצב D, 20 GS

הֶלֶם

MIL-STD-202, שיטה 213, תנאי אני, 100 GS

הלם תרמי

MIL-STD-202, שיטה 107. קונד. B, -65 ° C עד 125 ° C

התנגדות לחות

MIL-STD-202, שיטה 106, פחות שלב 7b

לחץ ברומטרי (גובה)

MIL-STD-202, שיטה 105, מצב C, 70K FT.
