| חלק מס ' | ZT26. | |

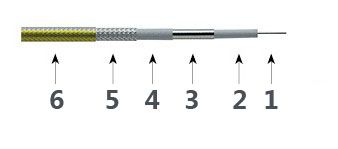

| מבנה כבל | ||
| לא | חומר וגימור פני השטח | |
| 1 | התנהגות: | כסף מצופה קופר תיל |
| 2 | מְבַדֵד: | LD-PTFE |
| 3 | קלוש פנימי: | כסף מצופה קופר סרט |
| 4 | Interlayer | LD-PTFE |
| 5 | Braiding חיצוני: | כסף מצופה קופר קלוע |
| 6 | ז 'קט ז' קט: | Fep. |
| מנגנון אופייני | ||||
| מֵמַד | מ\"מ | אִינְטשׁ | ||
| התנהגות | 0.91 | 0.036 | ||
| מְבַדֵד | 2.65 | 0.104 | ||
| קליעה פנימית | 2.85 | 0.112 | ||
| Interlayer | 3.09 | 0.122 | ||
| הצמה החיצונית | 3.54 | 0.14 | ||
| ז'ָקֵט | 4.6 | 0.181 | ||
| מִשׁקָל | 0.04kg / מ ' | |||
| Min.bending רדיוס | (דינמי 46.0mm), (סטטי 18.0mm) | |||
| מחזור | > 5000. | |||
| טווח טמפרטורות | -55 ℃ ~ 125 ℃ | |||
| ביצועים חשמליים | ||||
| מַחבֵּר | 6GHz | 18GHz | 26.5Ghz. | |
| VSWR מקס | SMA / 3.5 מ\"מ | 1.15: 1. | 1.25: 1. | 1.30: 1. |
| N | 1.15: 1. | 1.25: 1. | — | |
| Tnc | 1.15: 1. | 1.30: 1. | — | |
| התנהלות | 50ω. | |||
| ריבוי מהירות | 76% | |||
| יעילות מיגון | > 90 dB. | |||
| יציבות משרעת | <± 0.03db⑥26.5ghz. | |||
| כיפוף שלב יציבות | <± 2.7 ° ⑥26.5GHz | |||
| הנחתה (25 ℃) | ||||
| תדר (MHz) | DB / 100FT. | DB / 100m. | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| כוח ממוצע (25 ℃, רמת הים, כבל בלבד) | ||||
| תדירות (GHz) | וואט | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
